一、概 述
        ZYP型液壓自動換向閥是我廠吸收國外先進技術、在同類產品DR4-5基礎上自行研制開發的新一代產品，它廣泛適用于冶金、化工、電力、水泥機械、建材機械、港口機械雙線干油集中潤滑系統中，尤其適用于冶金行業快速離檢干油潤滑系統、水泥機械環式潤滑系統中。具有結構緊湊、體積小、重量輕、外型美觀、操作方便、換向穩定、壓力波動值小、使用壓力等級高、性能可靠、壓力直觀、換向壓力可調等優點，代替了國內20Mpa、40Mpa液壓換向閥、二位四通電磁閥、三位四通電磁閥，以及末端必需配備的壓力操縱閥、壓差開關、電氣管線配置等元件，組成干油潤滑系統，從而減少了系統故障、降低了投資成本。本閥可配置行程開關或接近開關，從而實現整個系統的控制。

二、功能和結構說明
        本閥為二位四通自動液壓換向閥，上平面設有兩塊壓力表和調壓手輪。換向壓力由手輪調節，順時針壓力升高，反之壓力降低。本閥門進油口P與泵出油口連接，回油口R接貯油桶，供油口Ⅰ、Ⅱ分別與兩條供油管路連接。工作時當Ⅰ路油壓達設定壓力，換向閥自動切換到Ⅱ路，這樣潤滑泵就能循環往復地向兩條管路供送潤滑脂。

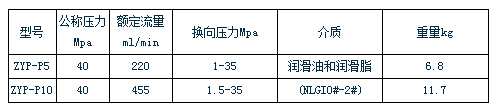

三、技術參數

四、訂貨說明
        訂貨時只需按上表型號訂貨即可，如需帶行程開關或接近開關，請注明。

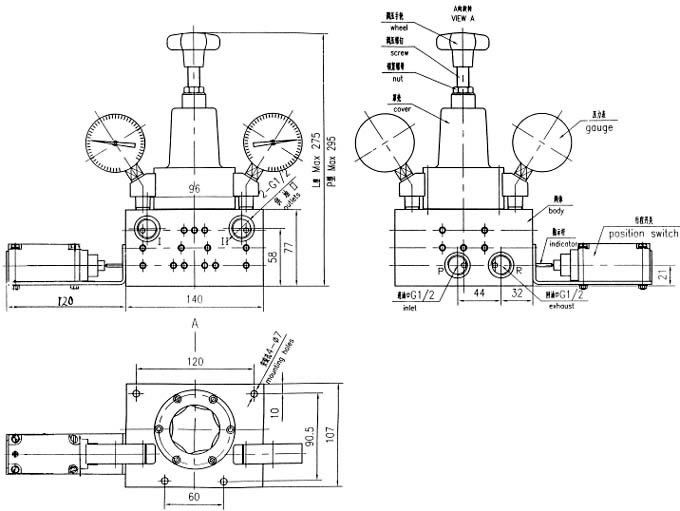

五、結構和外形尺寸

六、使用要領
        1.換向閥的換向壓力可調，調節手輪向下旋，換向壓力伸高，反之，換向壓力降低。
        2.安裝位置要合理，上方要有足夠的空間調節調壓螺釘；
        3.按照閥體或說明書中的接口代號正確配管；
        4.閥的進油口安裝過濾器，保證進入閥中的油清潔無污染；
        5.應在本說明書規定的使用壓力范圍內使用；
        6.如換向閥不動作，先看調壓螺釘是否旋得太低，彈簧已無壓縮量，如不是這種情況，一般為油中有雜質，活塞卡死，應請專業人員清洗閥體和活塞。
