一、概述

       VSG-KR系列雙線分配器適用于公稱壓力為40Mpa的雙線式集中潤滑系統，作為一種計量給油裝置。它在二條供油主管交替的供油壓力作用下，并且直接由供油的壓力控制活塞動作給油，完成向潤滑點定量分配潤滑油的功能。

      本系列分配器上面和下面均有出油口，分配器活塞正反向動作一個工作循環分別從上面和下面給油一次。和帶限位開關調節裝置三種形在上面和下面對應的出油口內設有合并為一出口的結構，易改為奇數出油口，只需調整導套的方向即可實現。

     該雙線分配器可以從指示桿的動作直接觀察分配器的工作情況，還可以通過調整螺釘在規定范圍內方便調整各個給油口的給油量。

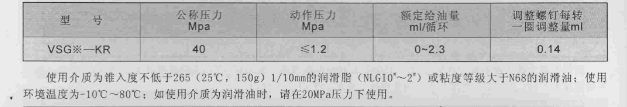

二、技術參數

三、型號標注說明

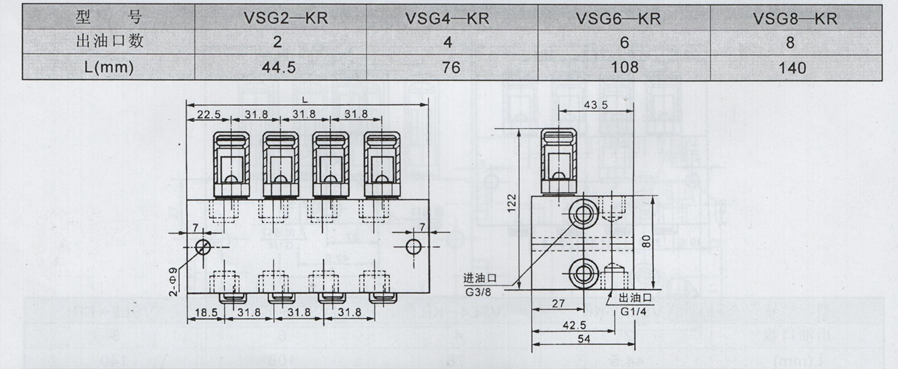

四、外形尺寸

五、使用說明
        若需相應上下出口合并時,只要將孔內的導套旋轉90°,把上或下不用的那個出油口用G1/4螺塞封堵以防灰塵侵入
六、訂貨須知
        分配器安裝使用環境溫度在-10℃~80℃以外的必須在訂貨合同中注明,以便供貨時提供耐低、高溫油封。
